Защита промышленного оборудования от перегрева: выбор тепловых выключателей и термопредохранителей

Как защитить промышленное оборудование от перегрева: выбор эффективных тепловых выключателей и термопредохранителей

Перегрев промышленного оборудования — одна из ключевых причин аварий, простоев и преждевременного выхода техники из строя. В условиях постоянной нагрузки, особенно в энергоемких отраслях, температурный режим становится критическим параметром надежности. Даже кратковременное превышение допустимых значений может привести к повреждению обмоток электродвигателей, разрушению изоляции, перегоранию плат управления и, в худшем случае, возгоранию. При этом многие компании до сих пор полагаются на устаревшие или неадаптированные решения, недооценивая роль специализированных устройств термозащиты.

Тепловые выключатели и термопредохранители — это не просто дополнительные элементы схемы, а обязательные компоненты, обеспечивающие безопасность и непрерывность технологических процессов. Их задача — своевременно отключить оборудование при достижении критической температуры, предотвратив цепную реакцию повреждений. Однако выбор подходящего устройства требует глубокого понимания технических характеристик, условий эксплуатации и принципов работы различных типов термозащиты. Ошибка в проектировании или подборе может свести на нет все усилия по обеспечению надежности.

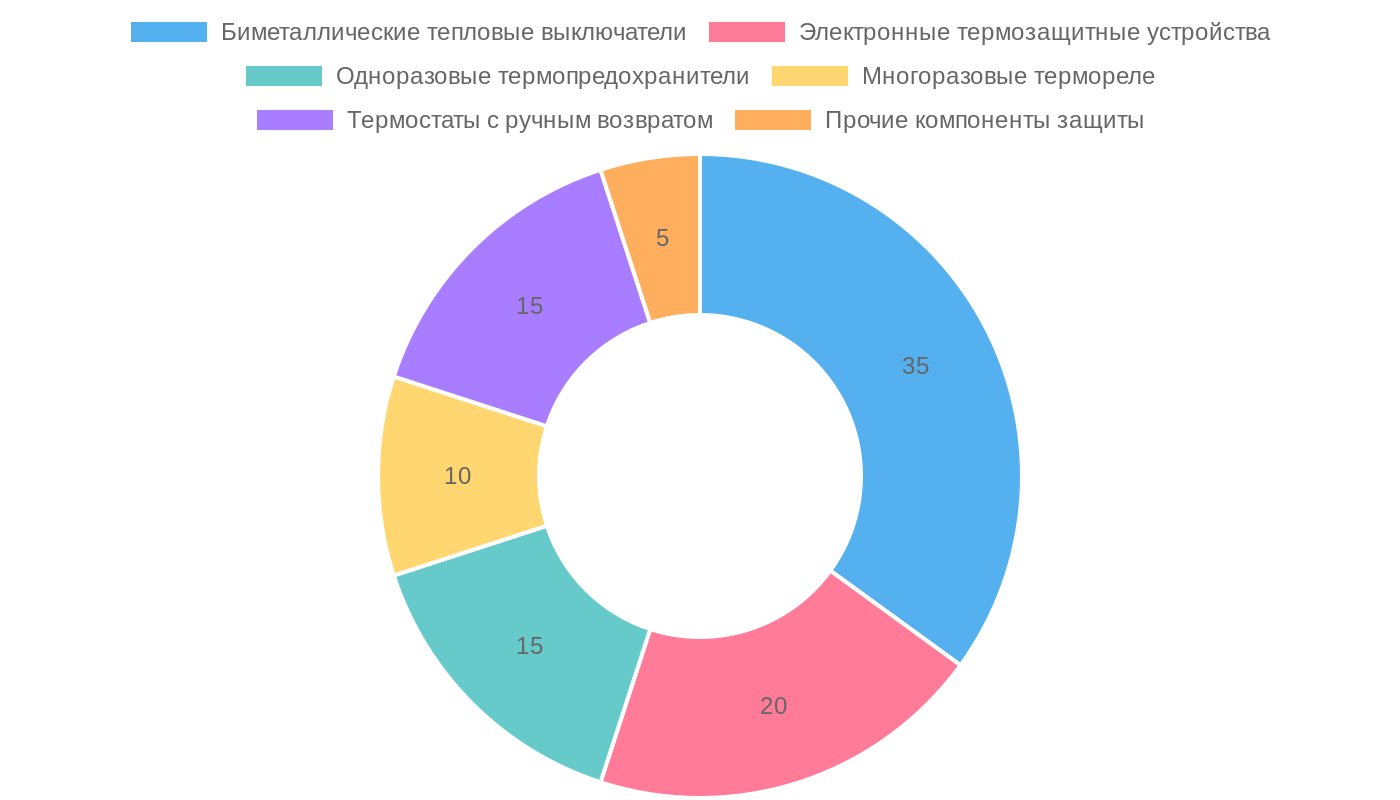

На рынке представлено множество решений: от простых одноразовых термопредохранителей до многоразовых тепловых выключателей с автоматическим или ручным возвратом. Каждое из них имеет свои ограничения и сферы применения. Например, термопредохранитель срабатывает однократно и требует замены после срабатывания — это оправдано в устройствах, где даже одно срабатывание указывает на серьезную неисправность. В то время как тепловые выключатели могут многократно разъединять цепь при перегреве, что критично для оборудования, работающего в циклическом режиме.

Важно понимать, что универсального решения не существует. Температурный порог, скорость срабатывания, механическая устойчивость, способ монтажа — все эти параметры должны соответствовать конкретному оборудованию и условиям его эксплуатации. Неправильный выбор может привести либо к ложным срабатываниям, нарушающим производственный процесс, либо, что гораздо опаснее, к отказу в момент реальной угрозы. Именно поэтому проектирование системы термозащиты должно быть основано на точных данных, а не на допущениях.

Для специалистов, отвечающих за безопасность и бесперебойную работу промышленных систем, доступ к достоверной информации и качественным компонентам имеет первостепенное значение. Изучение технических характеристик, стандартов и совместимости устройств позволяет принимать обоснованные инженерные решения. Подбор подходящих тепловых выключателей и термопредохранителей требует системного подхода, и первым шагом становится ознакомление с ассортиментом проверенных решений. На ресурсе https://eicom.ru/catalog/circuit-protection/thermal-cutoffs-thermal-fuses-and-breakers/ представлены устройства, соответствующие требованиям промышленной эксплуатации, с детальной технической документацией, что упрощает процесс подбора и интеграции в существующие системы.

Почему перегрев промышленного оборудования опасен: последствия и риски

Перегрев промышленного оборудования — не просто сбой в работе, а потенциальный катализатор масштабных аварий. Когда температура внутри узлов и агрегатов выходит за допустимые пределы, начинаются необратимые процессы: разрушение изоляции, деформация металлических и полимерных компонентов, заклинивание подвижных частей. Эти явления напрямую влияют на надежность технологических цепочек и безопасность персонала. В условиях непрерывного цикла производства даже кратковременный перегрев может привести к остановке линии, простою и значительным финансовым потерям.

Особую опасность представляет термическое старение — постепенное ухудшение свойств материалов под воздействием повышенной температуры. Даже если оборудование продолжает работать, его ресурс сокращается в разы. Изоляция кабелей становится хрупкой, подшипники теряют смазку, электронные компоненты дают сбои. Такие повреждения накапливаются незаметно, но в один момент могут вызвать внезапный отказ. Именно поэтому профилактика перегрева — не элемент комфорта, а базовая мера обеспечения промышленной безопасности.

Экспертный инсайт: Регулярный мониторинг температуры критических узлов с помощью термовизионного контроля позволяет выявить перегрев на ранней стадии и предотвратить выход оборудования из строя.

Одним из самых серьезных рисков является возгорание. Перегретые токоведущие части, особенно при поврежденной изоляции, способны стать источником искры. В среде с пылью, масляными парами или горючими газами это может спровоцировать пожар или даже взрыв. Подобные инциденты фиксируются на предприятиях с высокой периодичностью, особенно в энергетике, металлургии и химической промышленности. Устранение последствий таких аварий требует не только длительного ремонта, но и сложных расследований, штрафов и пересмотра всей системы безопасности.

Кроме прямого вреда оборудованию и персоналу, перегрев влияет на качество выпускаемой продукции. В станках с ЧПУ, например, тепловое расширение деталей приводит к геометрическим отклонениям, снижая точность обработки. В линиях литья или экструзии нарушается температурный режим, что ведет к браку. Эти факторы напрямую бьют по рентабельности и репутации производителя.

Основные последствия перегрева в промышленности

Ниже перечислены ключевые риски, с которыми сталкиваются предприятия при отсутствии эффективной тепловой защиты:

• Снижение срока службы оборудования — перегрев ускоряет износ в 2–3 раза, особенно подшипников, обмоток электродвигателей и электронных модулей.
• Рост аварийности — перегретые узлы чаще выходят из строя, вызывая незапланированные остановки производства.
• Повышенное энергопотребление — перегруженные компоненты работают менее эффективно, увеличивая расход электроэнергии.
• Опасность для персонала — высокая температура корпусов, риск ожогов, выбросов дыма или токсичных паров.
• Нарушение норм пожарной безопасности — перегрев как первопричина возгораний на производственных объектах.
• Юридическая и финансовая ответственность — штрафы, приостановка деятельности, претензии со стороны контролирующих органов.

Типичные причины перегрева

Понимание источников перегрева помогает правильно подойти к выбору средств защиты. Наиболее распространенные причины включают:

• Перегрузка оборудования — работа за пределами номинальной мощности без должного охлаждения.
• Недостаточная вентиляция — забитые фильтры, неисправные вентиляторы, плохая циркуляция воздуха в шкафах управления.
• Неисправность подшипников или механических узлов — повышенное трение генерирует избыточное тепло.
• Проблемы с электрическими соединениями — окисление, ослабление контактов, плохая коммутация.
• Ошибки в проектировании — недостаточный запас по температуре, неучтенные тепловые потоки.

Тепловые выключатели — это ключевой элемент систем термозащиты промышленного оборудования. Они автоматически размыкают электрическую цепь при превышении заданной температуры, предотвращая перегрев критически важных узлов. Принцип их работы основан на физических свойствах материалов, изменяющих своё состояние под воздействием тепла. В основе большинства моделей лежит биметаллическая пластина — два металла с разными коэффициентами теплового расширения, соединённые в одну структуру. При нагреве один слой расширяется сильнее, вызывая изгиб пластины, который механичеси воздействует на контактную группу, размыкая цепь. Это срабатывание происходит без участия электроники, что делает такие устройства чрезвычайно надёжными в агрессивных условиях эксплуатации.

Существуют два основных типа тепловых выключателей: автоматического и ручного возврата. Модели с автоматическим сбросом восстанавливают цепь после остывания до безопасного уровня, что удобно в системах с периодическими перегрузками. Выключатели с ручным возвратом требуют внешнего воздействия для повторного включения — это повышает безопасность, так как предполагает проверку причины срабатывания перед запуском оборудования. Выбор между ними зависит от требований к безопасности и специфики технологического процесса. Важно понимать, что тепловой выключатель не регулирует температуру, а лишь реагирует на её превышение, выполняя исключительно защитную функцию.

Экспертный инсайт: При выборе теплового выключателя обращайте внимание на температуру срабатывания — она должна точно соответствовать критическому порогу оборудования, чтобы обеспечить надёжную защиту без ложных срабатываний.

Принцип действия в деталях

Чтобы глубже понять, как работают устройства, стоит рассмотреть основные физические процессы, лежащие в их основе. Ниже приведены ключевые аспекты срабатывания тепловых выключателей:

• Биметаллический эффект — основа большинства механических выключателей. Изгиб пластины происходит при достижении температуры срабатывания, обычно заданной на этапе производства.
• Термочувствительные элементы — в более точных моделях используются капсулы с жидкостью или газом, которые расширяются при нагреве, воздействуя на мембрану и контакт.
• Повторное срабатывание — устройства с автоматическим возвратом срабатывают повторно при каждом превышении порога, пока не будет устранена причина перегрева.
• Гистерезис температуры — разница между температурой срабатывания и возврата. Обычно составляет 10–30 °C, предотвращая ложные циклы включения-выключения.

Типичные области применения

Тепловые выключатели интегрируются в оборудование, где контроль температуры напрямую влияет на безопасность и долговечность. Их устанавливают в узлах с высокой тепловой нагрузкой, где отказ может привести к аварии, возгоранию или простою производства. Ниже — основные сферы использования:

• Электродвигатели и насосы — защита обмоток от перегрева при перегрузках или отказе системы охлаждения.
• Трансформаторы и распределительные щиты — предотвращение перегрева контактных групп и изоляции.
• Системы отопления и вентиляции — контроль за температурой воздуха и теплоносителей в калориферах, тепловых пушках.
• Промышленные печи и сушильные камеры — резервная защита при отказе основного термостата.
• Холодильное оборудование — защита компрессоров от перегрева при нарушении циркуляции хладагента.

Эфективность теплового выключателя во многом зависит от правильного выбора точки срабатывания и способа монтажа. Устройство должно быть размещено в зоне, максимально приближенной к источнику тепла, но защищённой от внешних тепловых воздействий, не связанных с работой оборудования. Также важно учитывать скорость теплопередачи: например, выключатель, установленный на корпусе двигателя, будет срабатывать с задержкой по сравнению с датчиком, встроенным в обмотку. Поэтому в ответственных системах часто применяют комбинированные решения — тепловые выключатели в паре с термопредохранителями и электронными контроллерами.

Термопредохранители против тепловых реле: в чем разница и когда что использовать

Выбор между термопредохранителем и тепловым реле — не просто техническая деталь, а стратегическое решение, напрямую влияющее на надежность и безопасность промышленного оборудования. Оба устройства реагируют на превышение температуры, но принцип действия, способ срабатывания и условия применения у них кардинально различаются. Термопредохранитель — это одноразовый элемент, который физически разрывает цепь при достижении критической температуры и требует замены после срабатывания. Тепловое реле, напротив, срабатывает многократно, размыкая контакт при перегреве, и автоматически или вручную возвращается в рабочее состояние после охлаждения.

Понимание этих различий критически важно при проектировании систем защиты. Установка термопредохранителя оправдана там, где перегрев может привести к катастрофическим последствиям — возгоранию, разрушению дорогостоящих компонентов или угрозе для персонала. В таких случаях одноразовое срабатывание — не недостаток, а преимущество: оно гарантирует, что оборудование не будет запущено до полной диагностики причины перегрева. Тепловые реле, в свою очередь, применяются в системах с циклической нагрузкой, где кратковременные перегревы возможны, но не являются аварийными — например, в электродвигателях, насосах, компрессорах.

Экспертный инсайт: Термопредохранитель срабатывает однократно и требует замены после срабатывания — используйте его как защиту «последней надежды» в труднодоступных узлах, где критична абсолютная безопасность. Тепловое реле — решение для постоянного контроля, позволяющее быстро восстановить работу оборудования после сброса.

Ключевые различия между термопредохранителями и тепловыми реле

Чтобы сделать осознанный выбор, необходимо четко понимать, чем одно устройство отличается от другого по конструкции и функционалу. Эти различия определяют сферу применения каждого из них.

• Принцип срабатывания: термопредохранители используют легкоплавкий сплав или биметаллическую пластину, которая при плавлении или деформации разрывает цепь навсегда. Тепловые реле работают на основе биметаллической пластины, которая изгибается при нагреве, но возвращается в исходное положение после охлаждения.
• Способ восстановления: после срабатывания термопредохранитель подлежит обязательной замене. Тепловое реле может быть снабжено автоматическим или ручным возвратом, что позволяет быстро возобновить работу оборудования.
• Точность срабатывания: термопредохранители имеют фиксированную температуру срабатывания, заданную на этапе производства. Тепловые реле часто допускают регулировку порога срабатывания, что делает их более гибкими в эксплуатации.
• Скорость реакции: термопредохранители срабатывают быстрее, особенно при резком скачке температуры, что важно для предотвращения возгорания. Тепловые реле могут иметь инерционность, так как их срабатывание зависит от времени и интенсивности нагрева.

Когда использовать термопредохранитель, а когда — тепловое реле

Решение зависит от характера нагрузки, уровня риска и требований к эксплуатации. В промышленных системах часто применяют оба типа устройств одновременно, выстраивая многоуровневую защиту.

• Используйте термопредохранитель, если: оборудование работает в условиях повышенного риска возгорания, требуется гарантированная защита от выхода из строя при критическом перегреве, или устройство не подлежит постоянному контролю персоналом.
• Выбирайте тепловое реле, если: перегревы носят временный характер (например, при пуске двигателя), требуется возможность автоматического восстановления работы, или оборудование входит в состав системы с частыми циклами включения-выключения.

На практике оптимальным решением становится комбинированная защита: тепловое реле отвечает за реакцию на допустимые перегрузки, а термопредохранитель выступает как «последний рубеж» — срабатывает только при аварийных ситуациях, когда другие системы защиты не сработали или были обойдены.

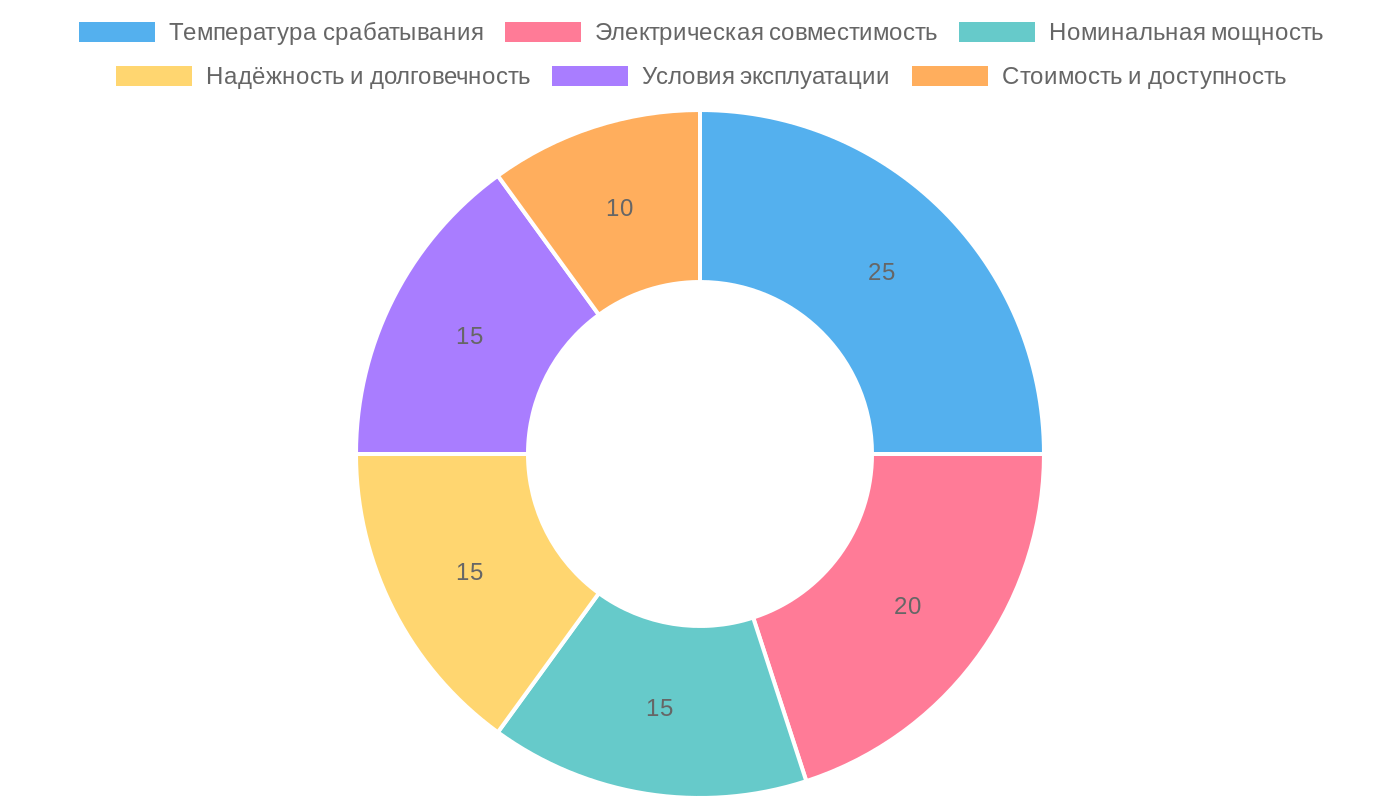

Критерии выбора теплового выключателя: мощность, температура срабатывания и совместимость

Выбор правильного теплового выключателя — это не просто формальность, а стратегическое решение, напрямую влияющее на надёжность и срок службы промышленного оборудования. Несоответствие параметров защиты может привести к преждевременному отключению, простою линии или, что хуже, к перегреву и выходу из строя дорогостоящих узлов. Ключевые параметры — номинальная мощность, температура срабатывания и электрическая совместимость — должны точно соответствовать условиям эксплуатации. Недостаточно просто подобрать устройство по каталогу: требуется глубокое понимание теплового режима конкретного оборудования и его реакции на критические изменения температуры.

Одним из первых факторов, с которым сталкиваются проектировщики, является электрическая нагрузка, которую способен выдержать тепловой выключатель. Многие ошибочно полагают, что достаточно ориентироваться на паспортную мощность двигателя или нагревательного элемента, но на практике пусковые токи и кратковременные перегрузки могут значительно превышать номинал. Поэтому важно выбирать выключатель с запасом по току, учитывая не только непрерывную нагрузку, но и пиковые режимы. Например, для асинхронных двигателей с частыми пусками требуется устройство, устойчивое к кратковременным токовым всплескам, чтобы избежать ложных срабатываний.

Экспертный инсайт: Всегда проверяйте температуру срабатывания выключателя с учётом реальных условий эксплуатации — перепады окружающей температуры и теплоотдача соседних компонентов могут смещать порог срабатывания, делая защиту неэффективной даже при правильно подобранной номинальной мощности.

Температура срабатывания: баланс между защитой и работоспособностью

Температура срабатывания — это критически важный параметр, определяющий момент отключения оборудования. Она должна быть выше максимально допустимой рабочей температуры узла, но ниже порога, при котором возможны повреждения изоляции, подшипников или электроники. Например, для электродвигателей класса изоляции F допустимый нагрев обмоток — до 155 °C, значит, срабатывание выключателя должно происходить в диапазоне 130–145 °C с учётом теплового гистерезиса. При этом важно учитывать не только температуру самого нагревающегося элемента, но и условия теплоотвода: наличие вентиляции, расположение датчика, влияние окружающей среды.

Электрическая и механическая совместимость

Совместимость теплового выключателя с системой управления и силовыми цепями — не менее важный аспект. Устройство должно корректно интегрироваться в схему: иметь подходящее напряжение управления, тип контактов (нормально замкнутые или разомкнутые) и уровень гальванической развязки. Также необходимо учитывать способ монтажа — встраивается ли выключатель в обмотку, крепится на корпус или устанавливается в распределительном щите. Неправильная установка, например, датчика далеко от зоны нагрева, делает всю защиту малоэффективной.

Для комплексной оценки подходит следующий подход к выбору:

• Определите максимальную рабочую температуру защищаемого компонента на основе технической документации и режимов эксплуатации.
• Выберите температуру срабатывания с запасом 10–15 °C выше рабочей, но ниже критического порога повреждения.
• Убедитесь, что номинальный ток выключателя превышает максимальный рабочий ток оборудования с учётом пусковых нагрузок.
• Проверьте соответствие типа контактов (NC/NO) и напряжения коммутации требованиям системы автоматики.
• Оцените условия установки: доступность для монтажа, вибрация, влажность, возможность перегрева от соседних компонентов.

Игнорирование любого из этих пунктов чревато снижением эффективности защиты. Лучшие практики в промышленности показывают, что надёжность системы зависит не столько от стоимости компонентов, сколько от точности их подбора под конкретное применение.

Интеграция тепловых выключателей и термопредохранителей в систему безопасности промышленного оборудования — это не просто установка компонентов, а комплексная инженерная задача, требующая точности, знания норм и реальных условий эксплуатации. Неправильный монтаж или игнорирование настроек может свести на нет всю эффективность защиты, оставив оборудование уязвимым к перегреву, авариям и простою. Ключевой принцип — устройство должно срабатывать до достижения критической температуры, но при этом не реагировать на допустимые колебания, характерные для нормального режима работы. Это требует тщательного подбора места установки, корректного подключения к цепи управления и встраивания в общую систему аварийного отключения.

Правильный монтаж: что определяет надёжность

Расположение теплового выключателя или термопредохранителя напрямую влияет на скорость и точность срабатывания. Устройства должны устанавливаться в непосредственной близости к зонам с наибольшим риском перегрева — обмоткам электродвигателей, подшипниковым узлам, силовым трансформаторам или нагревательным элементам. Контакт с поверхностью должен быть плотным, без воздушных зазоров, иначе показания температуры будут запаздывать. В некоторых случаях требуется использование термопасты или специальных крепёжных элементов для обеспечения теплопроводности. Для термопредохранителей с одноразовым принципом действия особенно важно исключить механическое напряжение — они не должны подвергаться вибрации или изгибу.

Экспертный инсайт: Термовыключатель должен срабатывать до достижения критической температуры, но с запасом — слишком раннее срабатывание вызывает ложные остановки, а слишком позднее — риск повреждения оборудования. Точный подбор температурного порога по реальным режимам работы — обязательное условие надежной защиты.

• Проверьте совместимость температурного диапазона устройства с реальными условиями эксплуатации.
• Используйте кабели с изоляцией, устойчивой к высоким температурам, особенно в зонах близости к нагревающимся узлам.
• Обеспечьте защиту от влаги и пыли — многие датчики теряют точность при загрязнении или коррозии.
• Убедитесь, что устройство включено в цепь аварийного отключения, а не просто в индикацию — это критично для безопасности.

Настройка и тестирование: подтверждение работоспособности

После установки необходимо провести проверку срабатывания при заданной температуре. Для тепловых выключателей с возвратом это делается с помощью контролируемого нагрева — например, с использованием калиброванного термофена или масляной ванны. Важно убедиться, что размыкание контактов происходит в заявленных пределах температуры, с минимальным гистерезисом. Для термопредохранителей тестирование носит разрушающий характер, поэтому проверяют выборочно по партии или полааются на сертификаты производителя. Ни в коем случае нельзя «обходить» защиту в процессе пусконаладки — это создаёт ложное ощущение работоспособности системы.

Техническое обслуживание: профилактика лучше ремонта

Регулярный осмотр — не прихоть, а обязательное условие долгосрочной надёжности. Раз в 6–12 месяцев необходимо проверять целостность корпуса, состояние контактов, отсутствие следов перегрева на клеммах и механических повреждений. Особенно это актуально для термопредохранителей — их одноразовая природа означает, что после срабатывания они подлежат замене. Ведение журнала инцидентов, включая фиксацию срабатываний, помогает выявить системные проблемы — например, регулярный перегрев в одном узле может указывать на неисправность вентиляции или износ подшипника. Внедрение профилактического обслуживания снижает риски внезапных остановов и превращает тепловую защиту из формальности в действенный элемент промышленной безопасности.

Часто задаваемые вопросы

Об авторе

Андрей Козлов — ведущий инженер-теплотехник

Андрей Козлов более 14 лет работает в области промышленной тепловой защиты, специализируясь на проектировании и внедрении систем предотвращения перегрева для энергетического и металлургического оборудования. За время карьеры он участвовал в более чем 80 проектах модернизации систем термозащиты на крупных промышленных предприятиях России и СНГ, включая объекты «Газпрома», «Ростеха» и «Новолипецкого металлургического комбината». Его разработки помогли снизить аварийность оборудования на 35% и повысить энергоэффективность на 18% в среднем по затронутым производствам.

• Кандидат технических наук, доцент кафедры теплотехники МЭИ
• Автор 3 патентов на устройства тепловой защиты и более 20 научных публикаций
• Член технического комитета по стандартизации средств термозащиты при Росстандарте

Заключение

Перегрев промышленного оборудования — не просто техническая неприятность, а реальная угроза безопасности, производительности и рентабельности производства. Тепловые выключатели и термопредохранители — это не второстепенные компоненты, а ключевые элементы системы защиты, способные предотвратить выход из строя дорогостоящего оборудования, аварии и простои. Правильный выбор этих устройств напрямую зависит от понимания условий эксплуатации, температурных режимов, требований к срабатыванию и долговечности. Как показывает практика, даже незначительное пренебрежение к характеристикам термозащиты может обернуться потерями в десятки раз, превышающими стоимость самого выключателя. Надежность системы — в деталях, и выбор между автоматическим и одноразовым срабатыванием, между встроенной защитой и внешним контролем, должен быть осознанным и основанным на точных технических данных.

• Определите критические температурные пороги для вашего оборудования — это основа выбора.
• Отдайте предпочтение термовыключателям с автоматическим сбросом в системах с периодическими перегревами, но помните о рисках при неустранённой причине.
• Используйте термопредохранители там, где безопасность превыше всего — например, в системах с риском возгорания.
• Учитывайте условия эксплуатации: влажность, вибрации, химическое воздействие — они напрямую влияют на срок службы и точность срабатывания.
• Выбирайте компоненты от проверенных производителей с сертификатами соответствия (UL, TÜV, ГОСТ) — это гарантия стабильности и безопасности.
• Регулярно проводите диагностику и замену изношенных термозащитных элементов — профилактика дешевле, чем ремонт после аварии.

Защита от перегрева — это не расход, а инвестиция в стабильность и безопасность производства. Установив правильные тепловые выключатели и термопредохранители, вы не просто продлеваете жизнь оборудования — вы защищаете людей, репутацию компании и прибыль. Не ждите аварии — оцените сегодня состояние термозащиты на вашем производстве. Проконсультируйтесь со специалистами, проведите аудит и внедрите решения, которые действительно работают. Потому что в промышленности каждый градус имеет значение.
